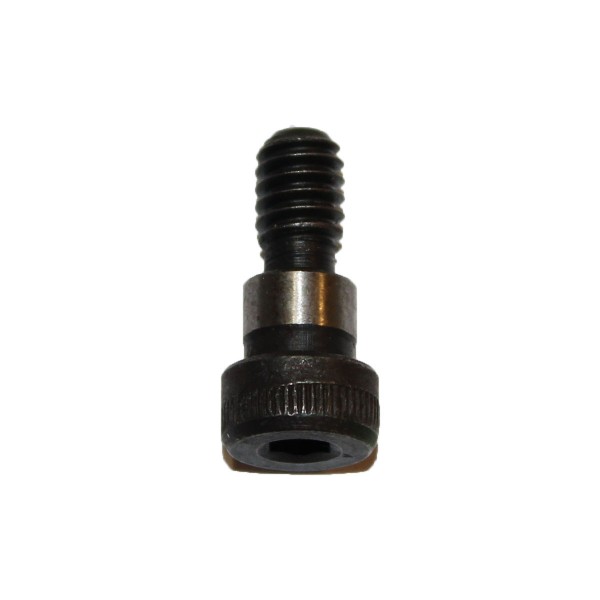

5/16 Zoll - 1/4 - 20 x 1/4 Zoll Passschraube / Ansatzschraube

Hexagon Socket Head Shoulder Screws
Passschraube mit UNC Gewinde
amerikanisches Grobgewinde UNC
20 Gewindegänge per Zoll
ASME B 18.3
Rauheit: Ra 32 u in. max
Hardness HRC 39 - 43 (12.9)


Schaftdurchmesser 5/16 Zoll = 7,93 mm

Shoulder Diameter:
Basic: 0,3125 Inch = 7,9375 mm
Max: 0,3105 Inch = 7,8867 mm
Min: 0,3085 Inch = 7,8359 mm
Schaftlänge 1/4 Zoll = 6,35 mm
Gewindedurchmesser 1/4 Zoll = 6,35 mm
Gewindelänge = 11 mm
Gesamtlänge ohne Kopf = 17,35 mm

Schlüsselweite 5/32 Zoll
