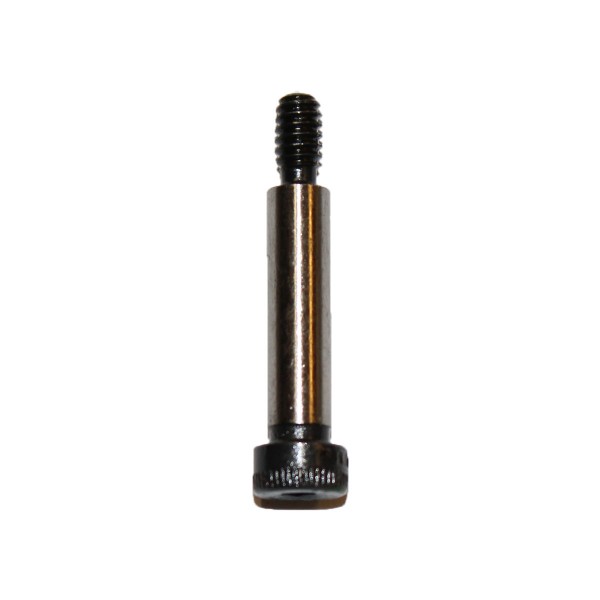

1/4 Zoll - 10 - 24 x 1 Zoll Passschraube / Ansatzschraube

Hexagon Socket Head Shoulder Screws
Passschraube mit UNC Gewinde
amerikanisches Grobgewinde UNC
24 Gewindegänge per Zoll
ASME B 18.3
Rauheit: Ra 32 u in. max
Hardness HRC 39 - 43 (12.9)


Schaftdurchmesser 1/4 Zoll = 6,35 mm

Shoulder Diameter:
Basic: 0,2500 Inch = 6,3500 mm
Max: 0,2480 Inch = 6,2992 mm
Min: 0,2460 Inch = 6,2484 mm
Schaftlänge 1 Zoll = 25,40 mm
Gewindedurchmesser No 10 = 4,83 mm
Gewindelänge = 9,5 mm
Gesamtlänge ohne Kopf = 34,80 mm

Schlüsselweite 1/8 Zoll
